Speaker Grill Blenden — Einbauanleitung
Du brauchst die illustrierte Version zum Mitnehmen an den Flipper?

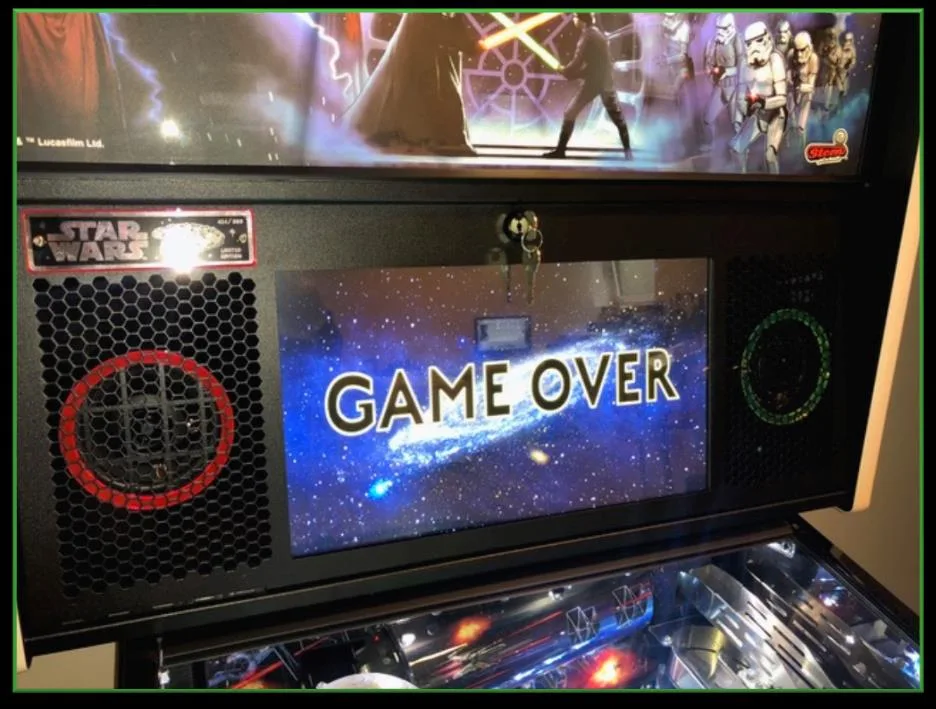

Über die Blenden
Speaker Grill Blenden ersetzen den originalen Schaumstoff durch 3 mm Plexiglas in Hochglanz-Schwarz. Links und rechts sind unterschiedlich – Markierung beachten.
Dazu gibt es Ringe in verschiedenen Farben, die einfach in die Blenden eingelegt werden.

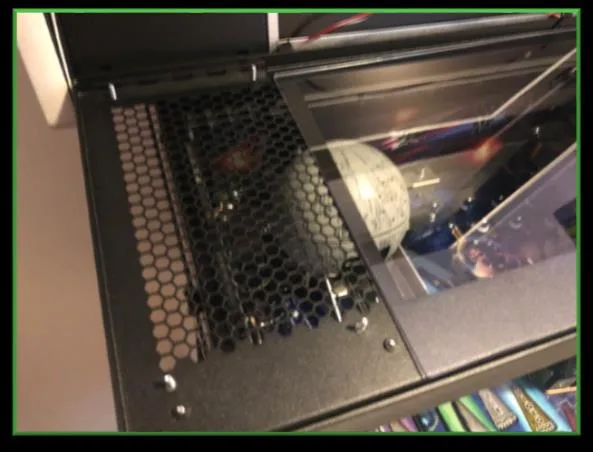

Schritt 1 — Display ausbauen
Mit einem 5/16"-Steckschlüssel alle acht Muttern lösen. Display und die beiden Seitenbleche können nun gemeinsam herausgehoben werden – sie sind miteinander verschraubt.
Die Baugruppe vorsichtig in die Backbox stellen, während du arbeitest.

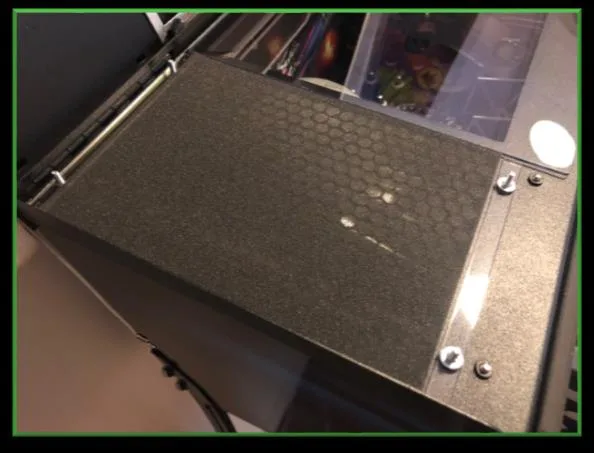

Schritt 2 — Schaumstoff entnehmen
Schaumstoff und die beiden Plastikleisten entnehmen. Aufheben für eine eventuelle Rückrüstung.

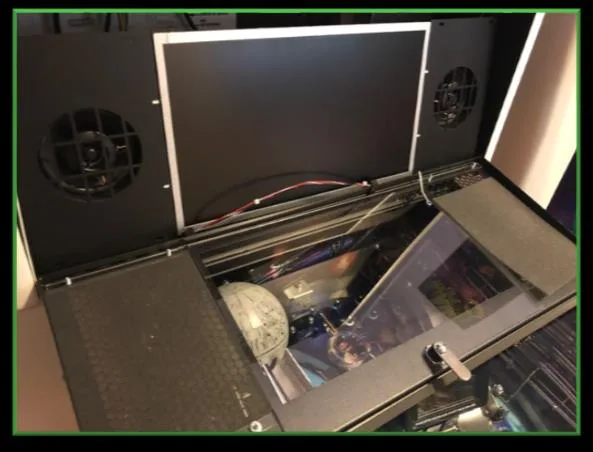

Schritt 3 — Blenden und Ringe einlegen
Schutzfolie von den Plexiglas-Blenden abziehen. Beide Blenden einlegen, dann die Farbringe auflegen. Display wieder auflegen und verschrauben – Blenden und Ringe halten alleine durch den Druck der seitlichen Bleche.
Werkzeug
- Steckschlüssel 5/16"
Häufige Fragen
- Sind linke und rechte Blende gleich?
- Nein – links und rechts sind unterschiedlich. Vor dem Einbau auf die Markierung achten.
- Brauche ich Kleber?
- Nein. Die Blenden und Ringe halten alleine durch den Druck der seitlichen Bleche und des Displays.
- Kann ich es wieder zurückbauen?
- Ja – der Umbau ist vollständig rückstandslos. Schaumstoff und Plastikleisten aufheben, falls du zur Originalausstattung zurück möchtest.
