The Beatles Playfield Protector — Einbauanleitung
Du brauchst die illustrierte Version zum Mitnehmen an den Flipper?
Schritt 1 — Bauteile demontieren

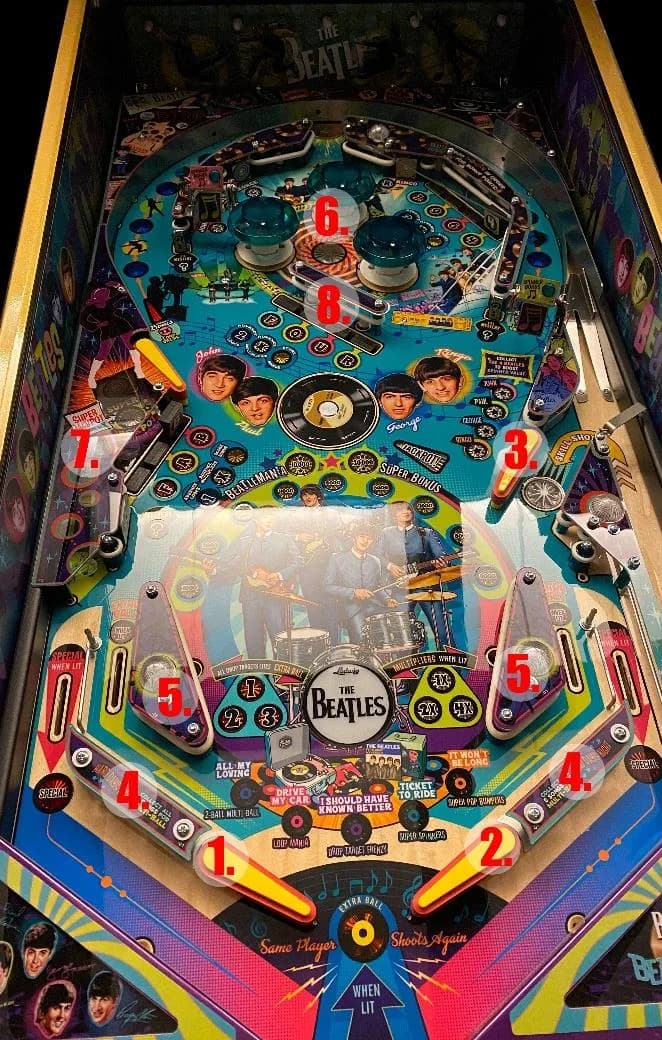

Demontiere folgende Teile in dieser Reihenfolge:
- Linker Flipperfinger
- Rechter Flipperfinger
- Oberer rechter Flipperfinger
- Outlane Plastics (2x)
- Slingshots (2x) – Kabel der Flasher unter dem Spielfeld zuerst abziehen
- Bumper Caps (3x)
- Plastik auf der linken Seite
- Plastik hinter der Target-Bank
Schritt 2 — Protector einlegen
Ziehe die Schutzfolie von der Rückseite ab. Lege den Protector auf das Spielfeld. Die Folie auf der Oberseite bleibt vorerst drauf – sie schützt die Oberfläche vor Fingerabdrücken, während du die Teile wieder einbaust.
Alles in umgekehrter Reihenfolge wieder einbauen.
Schritt 3 — Drehteller einstellen

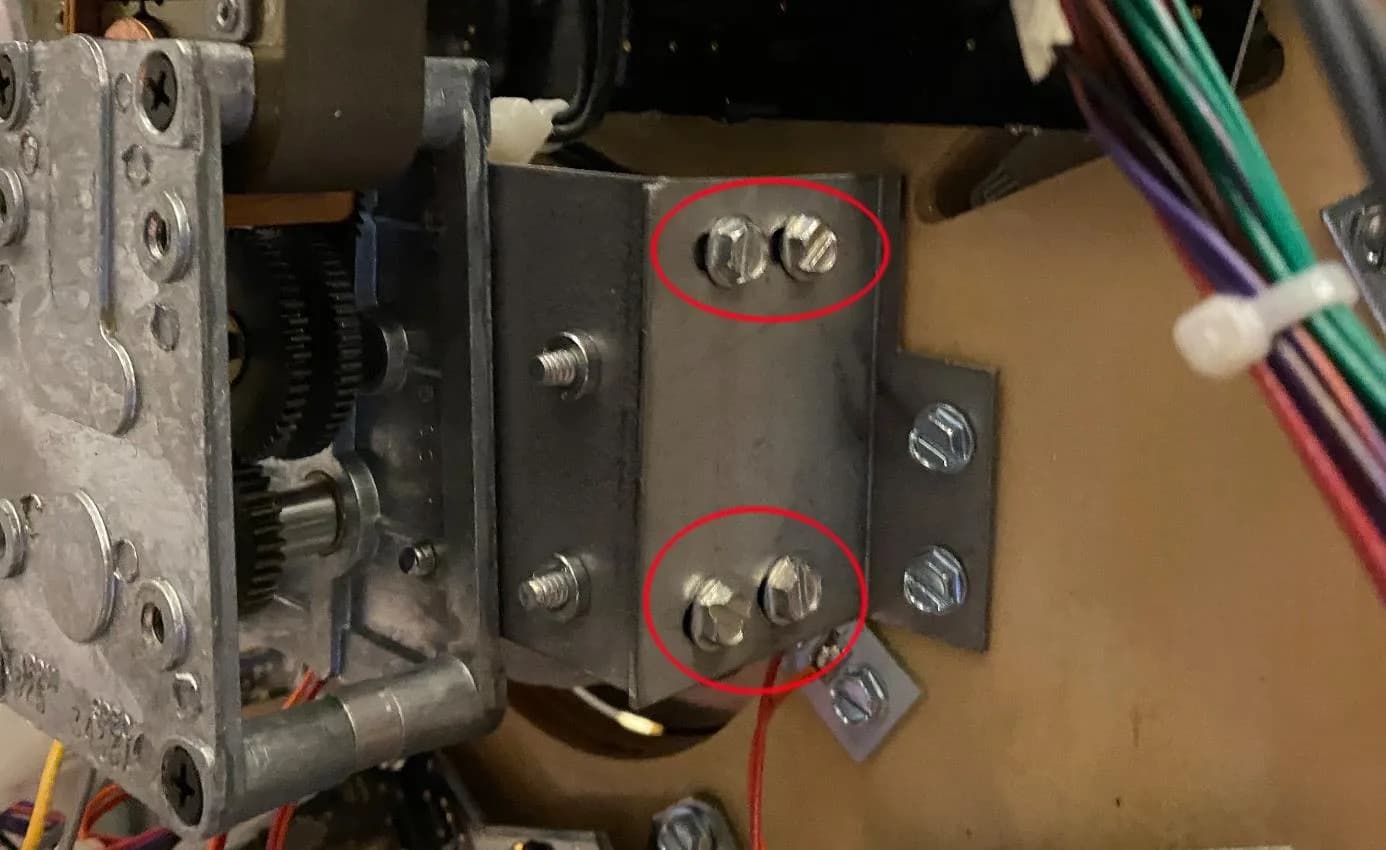

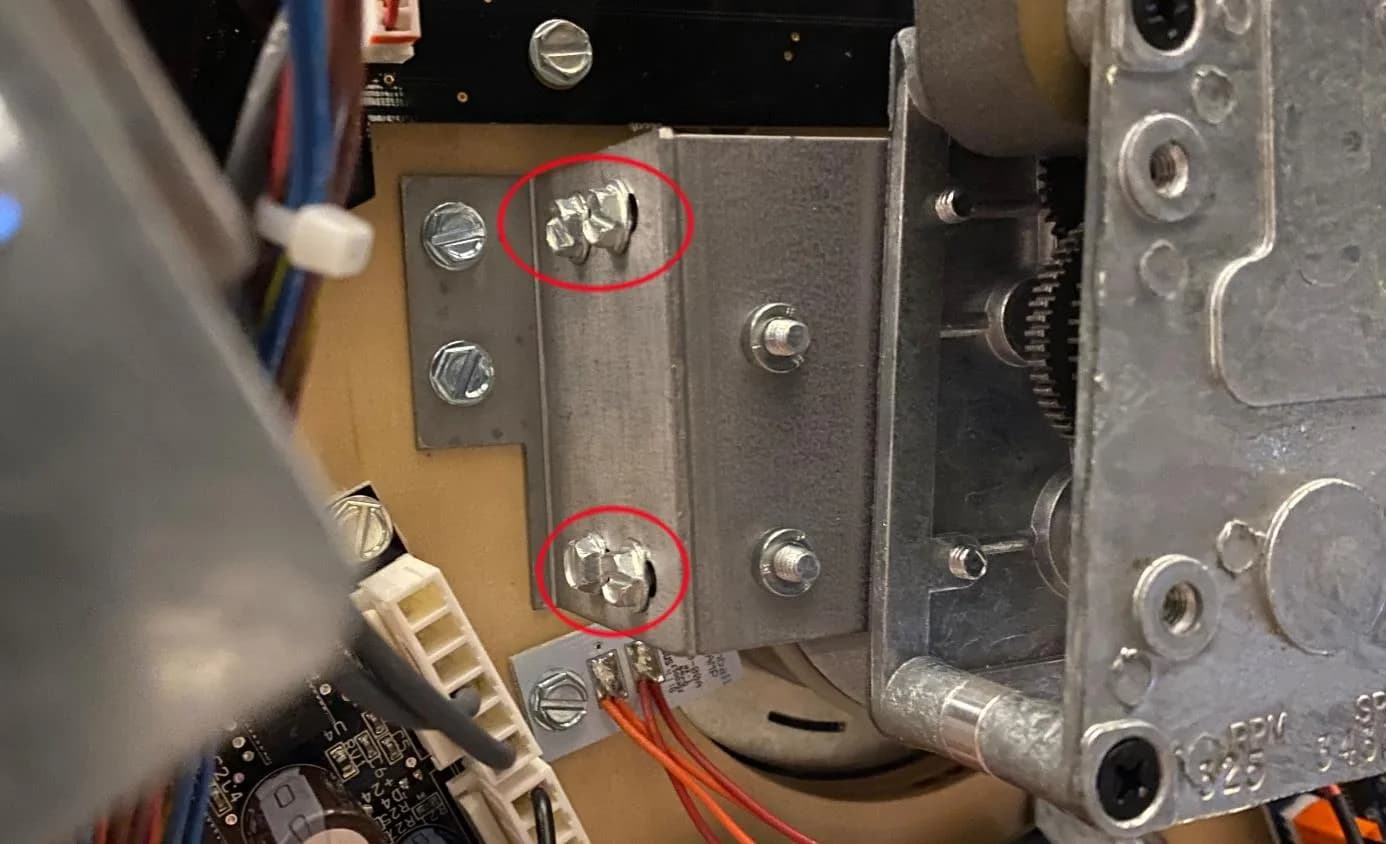

Markierte Schraube am Drehteller lösen und die Baugruppe leicht nach oben schieben, bis der Drehteller bündig mit der neuen Spielfeldoberfläche steht.
Schritt 4 — Drop-Target-Bänke einstellen

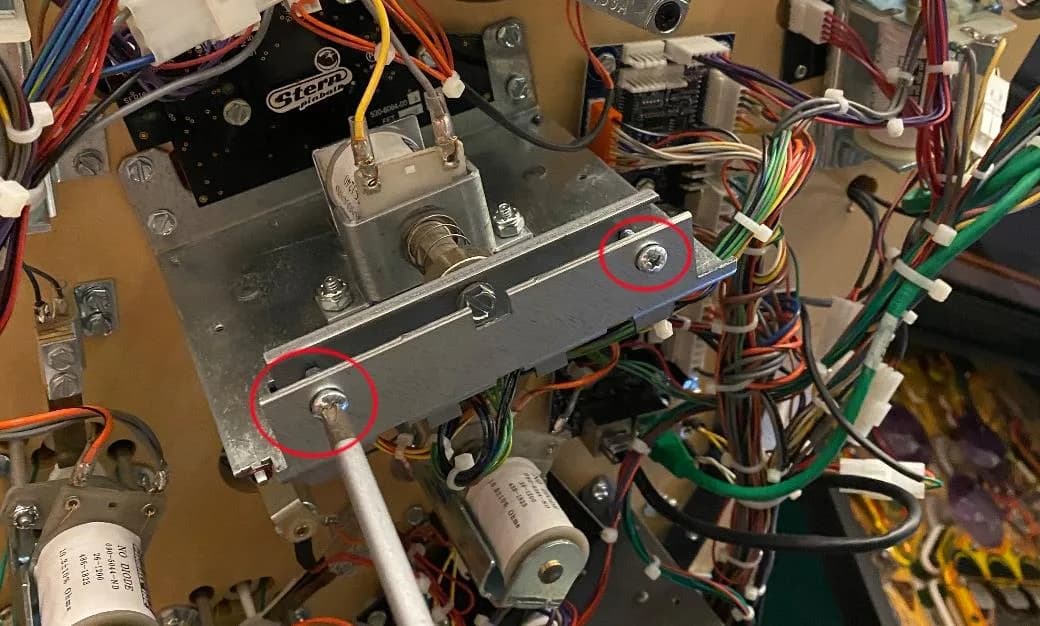

Jede Drop-Target-Bank hat zwei Schrauben zur Höhenverstellung. Drehe sie gleichmäßig, bis die Targets bündig mit dem Protector stehen. Jedes Target im Service-Menü prüfen.
Werkzeug
- Kreuzschlitz-Schraubendreher
- Steckschlüssel / Nuss-Satz
- Mikrofaser-Reinigungstuch
Häufige Fragen
- Passt derselbe Protector auf Diamond-, Gold- und Platinum-Edition?
- Ja. Alle drei Beatles-Editionen teilen sich dasselbe Spielfeld, ein Protector passt also auf alle.
- Warum muss der Drehteller angepasst werden?
- Der Drehteller liegt auf Spielfeldhöhe. Sobald der Protector die Oberfläche anhebt, muss der Drehteller mitgehoben werden, damit die Kugel nicht an der Kante hängt. Markierte Schraube lösen und nach oben schieben.
