Jurassic Park Premium / LE Playfield Protector — Einbauanleitung
Du brauchst die illustrierte Version zum Mitnehmen an den Flipper?
Schritt 1 — Flipperfinger, Slingshots, Outlanes

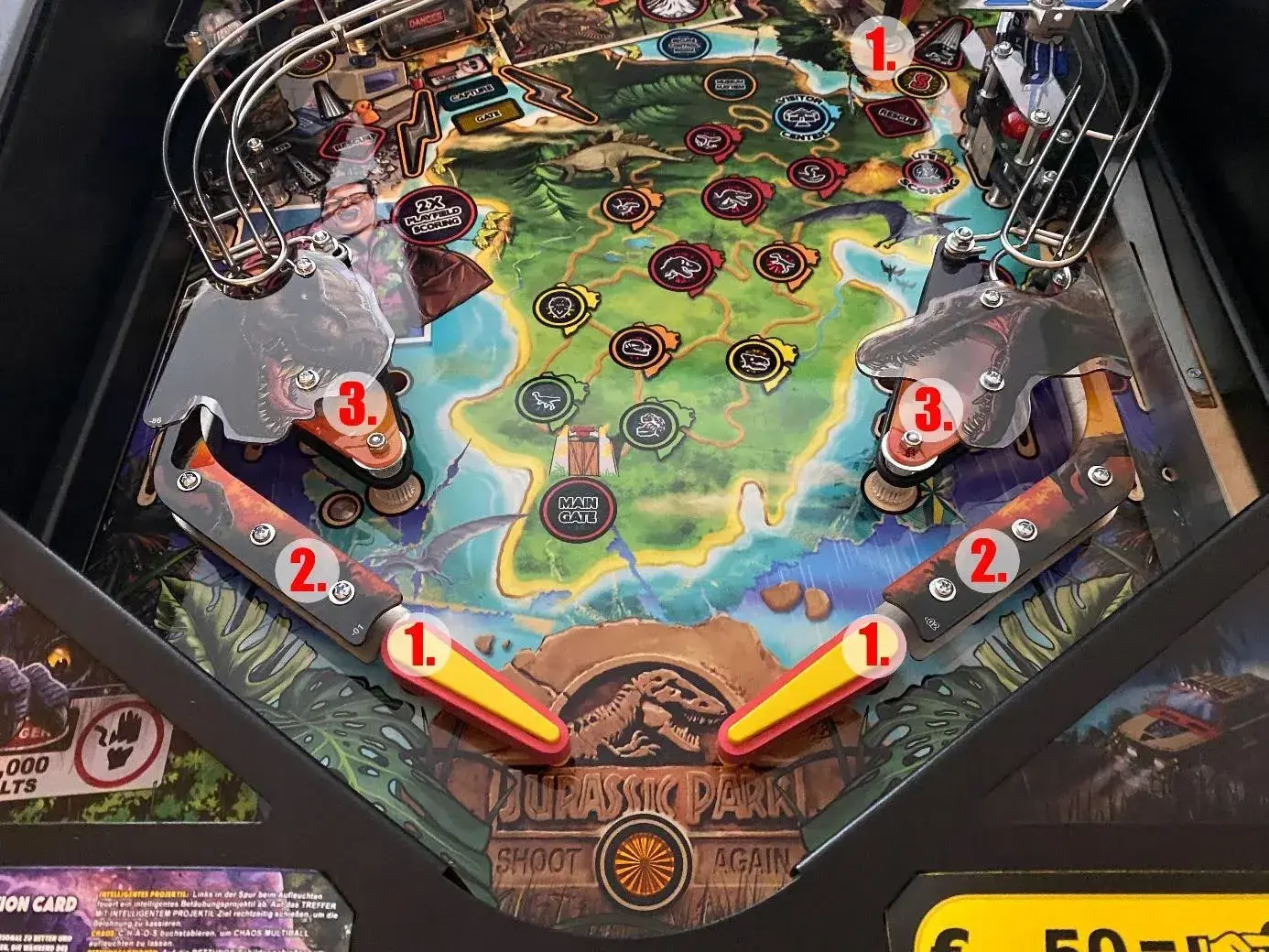

Demontiere die drei Flipperfinger, die beiden Outlane Plastics und die beiden Slingshots inkl. Gummis. Die Flasher-Kabel der Slingshots können angeschlossen bleiben – sie folgen, sobald der Slingshot selbst ausgebaut ist.
Schritt 2 — Rampen ausbauen

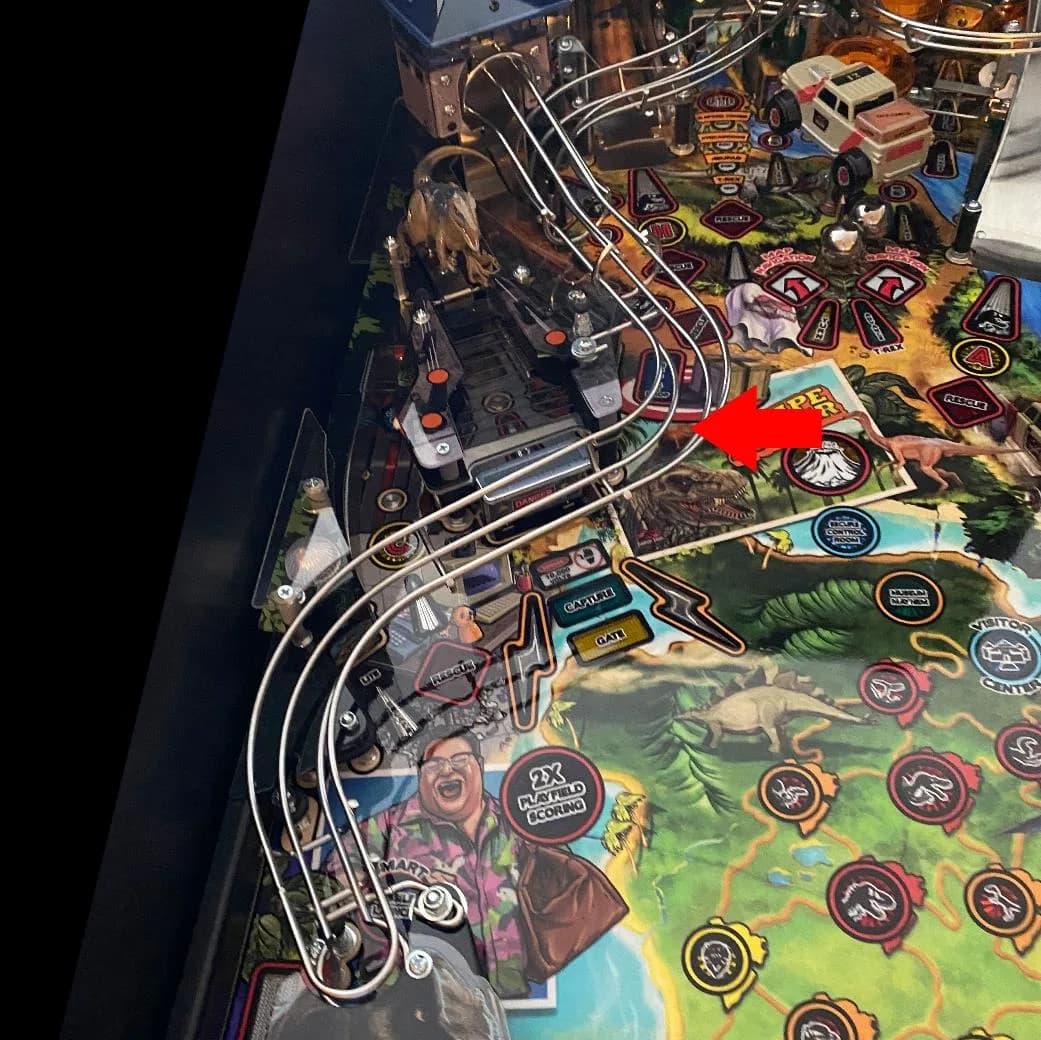

Linke Rampe ausbauen. Für die rechte Rampe Mutter und Schraube am Slingshot lösen – der Protector muss später unter der Rampe am Slingshot liegen.
Obere rechte Rampe und Spiral-Rampe gemeinsam entnehmen: beide Muttern der Flap unter dem Spielfeld lösen, beide Stecker abziehen, und das Ganze als eine Einheit ausbauen.
Schritt 3 — Jeep ausbauen
Der Jeep sitzt auf einer Welle. Innensechskantschraube unter dem Spielfeld lösen – nicht ganz herausschrauben – und den Jeep vorsichtig herausziehen. Auf der Welle sitzen zwei Unterlegscheiben und ein Halter: Reihenfolge merken.
Beim Einbau 1–2 mm Spiel lassen, damit sich der Jeep frei dreht. Mit dem Spielfeld in Spielposition prüfen.
Schritt 4 — Raptor-Gehege, T-Rex-Rampe und Backboard
Bumper Caps und das Gate entfernen.
Das Raptor-Plastik liegt auf zwei Ebenen – komplett entnehmen. Vier Stecker müssen abgezogen werden.
Die T-Rex-Rampe wird gemeinsam mit dem Backboard ausgebaut. Zuerst das Klarplastik, dann beide Optos, dann die Schraube an der Flap. Die Rampe ist mit zwei Schrauben am Backboard befestigt – jede mit einer kurzen Hülse, nicht verlieren.
Zuletzt das Backboard lösen: zwei Schrauben links, zwei rechts.
Schritt 5 — Protector einlegen und alles zusammenbauen
Schutzfolie von unten abziehen, Protector auflegen, alles in umgekehrter Reihenfolge wieder einbauen. Die obere Schutzfolie bleibt bis zum Schluss drauf.
Drop-Target-Bank über die markierten Schrauben in der Höhe nachstellen. Im Service-Menü jeden Schalter, jede Lichtschranke und jeden Bumper prüfen.
Werkzeug
- Kreuzschlitz-Schraubendreher
- Steckschlüssel / Nuss-Satz (inkl. für Innensechskant unter dem Jeep)
- Scharfe Schere
- Mikrofaser-Reinigungstuch
- Handy für Referenzfotos
Häufige Fragen
- Gilt die Anleitung auch für die Pro-Edition?
- Nein – diese Anleitung ist für Premium und Limited Edition, die sich dasselbe Spielfeld teilen. Die Pro-Edition hat ein anderes Layout (kein Jeep, einfachere Rampen) und braucht eine eigene Anleitung.
- Wieviel Spiel braucht der Jeep auf der Welle?
- Etwa 1–2 mm Spiel, damit der Jeep sich leicht drehen lässt. Mit dem Spielfeld in Spielposition testen, bevor du alles wieder einbaust.
- Was passiert mit den Unterlegscheiben am Jeep?
- Auf der Welle sitzen zwei Unterlegscheiben und ein Halter – Reihenfolge merken und genauso wieder einbauen.
